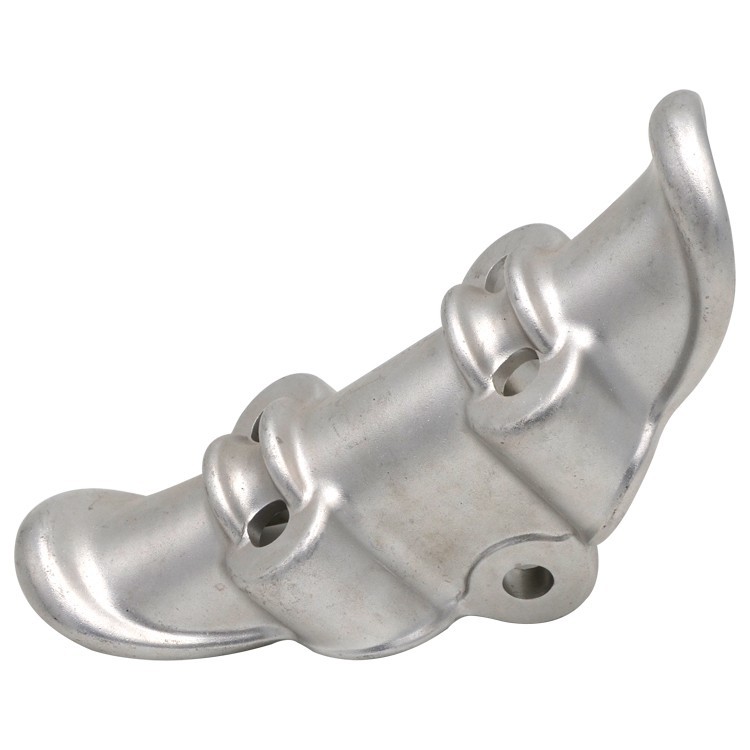

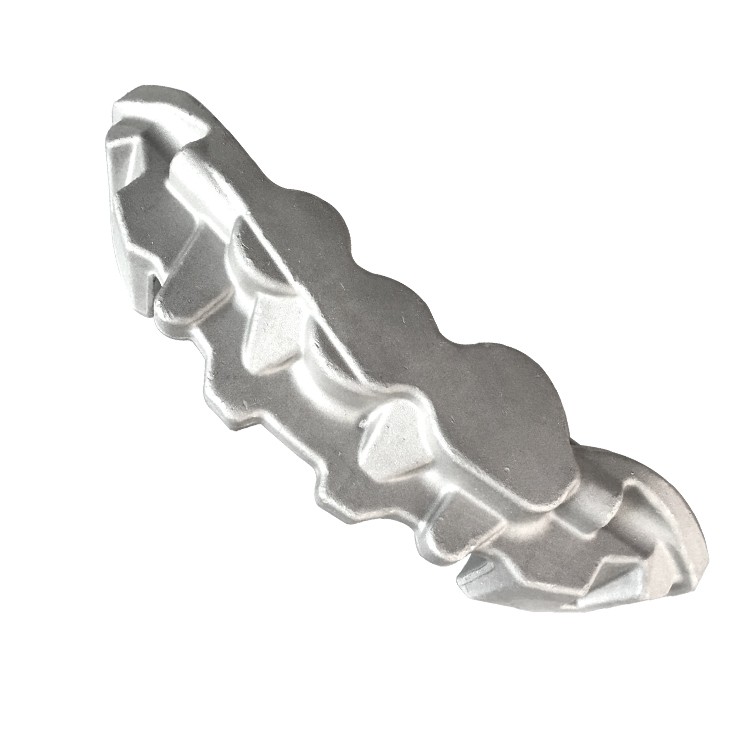

Piezas de forja de mando de aviación de aleación de aluminio

Las piezas de forjas de matriz de aviación de aleación de aluminio son componentes estructurales críticos en la industria aeroespacial, reconocidas por su relación de resistencia \/ peso excepcional, alta fiabilidad, excelente rendimiento de fatiga y resistencia al impacto. Estos componentes se fabrican a través de procesos de forja de troquel controlados con precisión, maximizando las ventajas de las aleaciones de aluminio aeroespacial de alto rendimiento (como las series 2xxx y 7xxx). El proceso de forjado refina los granos internos del material, densifica su estructura y crea líneas de flujo de grano continuo que se ajustan estrechamente a la geometría de la pieza, mejorando significativamente la capacidad de carga y la seguridad de las piezas bajo cargas complejas.

Grados comunes de aleación de aluminio aeroespacial y sus características:Serie 2xxx (sistema Al-CU-MG):

Calificaciones típicas: 2014, 2024, 2618.

Características: Alta fuerza, excelente rendimiento de fatiga, buena resistencia a la fractura. 2024 es uno de los grados más utilizados. 2618 La aleación mantiene buena fuerza a temperaturas elevadas.

Elementos de aleación primarios: Cobre (Cu), magnesio (mg), manganeso (MN).

Serie 7xxx (sistema Al-Zn-MG-CU):

Calificaciones típicas: 7050, 7075, 7475.

Características: Ultra-High Fuerza, muy alta resistencia de rendimiento, las aleaciones de aluminio más fuertes en aplicaciones aeroespaciales. 7050 y 7475 ofrecen una mejor resistencia a la fractura y resistencia al agrietamiento por corrosión de estrés (SCC) que 7075 mientras se mantiene alta resistencia.

Elementos de aleación primarios: Zinc (Zn), magnesio (mg), cobre (Cu), cromo (Cr) o circonio (Zr).

Serie 8xxx (sistema al-LI):

Calificaciones típicas: 2099, 2195, 2050.

Características: Aleaciones aeroespaciales de próxima generación con menor densidad y mayor módulo, mejorando significativamente las relaciones de resistencia a peso y rigidez \/ peso, al tiempo que mantiene un excelente rendimiento de fatiga y tolerancia al daño.

Elementos de aleación primarios: Litio (li), cobre (Cu), magnesio (mg), zinc (zn).

Material base:

Aluminio (AL): Balance

Impurezas controladas:

Se mantiene el control estricto de los elementos de impurezas como el hierro (Fe) y el silicio (SI) para garantizar una alta limpieza metalúrgica, evitando la formación de compuestos intermetálicos gruesos dañinos, optimizando así las propiedades mecánicas y la tolerancia al daño.

Proceso de fabricación (para perdidas aeroespaciales): El proceso de producción para las parlantes aeroespaciales es extremadamente riguroso y complejo, lo que requiere un control preciso en cada etapa para garantizar la más alta calidad y confiabilidad de los productos, cumpliendo con los estrictos estándares de la industria de la aviación.

Selección y certificación de materia prima:

Se seleccionan billets de forja de grado aeroespacial. Todas las materias primas deben estar proporcionadas con documentación de trazabilidad completa, que incluye número de calor, composición química, tamaño de grano interno, informes de inspección ultrasónica, etc.

El estricto análisis de composición química garantiza el cumplimiento de los estándares aeroespaciales como AMS, MIL, BAC, ASTM.

Corte y pretratamiento:

Los billets se calculan y cortan con precisión de acuerdo con la forma geométrica compleja y los requisitos dimensionales finales de la pieza. El tratamiento de precalentamiento puede estar involucrado para optimizar la plasticidad del tocho.

Calefacción:

Los billets se calientan con precisión en hornos de forja avanzados con uniformidad de temperatura extremadamente alta. La uniformidad de la temperatura del horno debe cumplir con los estándares AMS 2750E Clase 1 o 2 para evitar el sobrecalentamiento local o el agaje. El proceso de calentamiento a menudo se realiza bajo una atmósfera inerte o con protección de recubrimiento especial para reducir la oxidación.

Formación de forjado de die:

La fugación de troquel múltiple se realiza utilizando grandes prensas hidráulicas o martillos de forja. Las técnicas avanzadas de simulación CAE (p. Ej., Deform) se utilizan en el diseño de la matriz para predecir con precisión el flujo de metal, asegurando que las líneas de flujo de grano se alineen con las principales direcciones de estrés de la pieza, evitando pliegues, relleno incompleto o flujo de grano transversal.

Preforzamiento, terminación de forjado y forja de precisión: Por lo general, implica pasos complejos de pre-forra (preparar un blanco en blanco áspero), terminar la falsificación (conformación fina) y la falsificación de precisión (alta precisión, conformación cercana a la red). Cada paso controla estrictamente la cantidad de deformación, la tasa de deformación y la temperatura para optimizar la estructura interna.

Recorte y golpe:

Después de forjar, se elimina el exceso de flash alrededor de la periferia de la falsificación. Para piezas con cavidades o agujeros internos, se pueden requerir operaciones de perforación.

Tratamiento térmico:

Tratamiento térmico de la solución: Realizado a temperatura y tiempo controlados con precisión para garantizar la disolución completa de los elementos de aleación. La uniformidad de temperatura (± 3 grados) y el tiempo de transferencia de enfrentamiento (típicamente menos de 15 segundos) son críticos.

Temple: Enfriamiento rápido de la temperatura de solución, típicamente por enfriamiento de agua o enfriamiento de polímeros. Para piezas de gran tamaño o en forma de complejo, se puede usar enfriamiento escalonado o enfriamiento retrasado para reducir el estrés o distorsión residual.

Tratamiento envejecido: El envejecimiento artificial de una etapa o una etapa múltiple se realiza de acuerdo con los requisitos de grado de aleación y rendimiento final.

T6 temperamento: Proporciona máxima fuerza.

T73\/T7351\/T7451\/T7651 Tempers: Para la serie 7xxx, se utiliza en exceso para mejorar la resistencia al agrietamiento por corrosión del estrés (SCC) y la corrosión de exfoliación, que es un requisito obligatorio para aplicaciones aeroespaciales.

Alivio del estrés:

Después del tratamiento térmico, las parlotes generalmente se someten a alivio de estrés por tracción o compresión (p. Ej., Serie TXX51) para reducir significativamente el estrés residual de enfriamiento, minimizar la distorsión del mecanizado posterior y mejorar la estabilidad dimensional.

Acabado e inspección:

Desacromunoramiento, peening de disparos (mejora el rendimiento de la fatiga superficial), controles de calidad de la superficie, inspección dimensional.

Se realizan pruebas integrales no destructivas y pruebas de propiedad mecánica para garantizar que el producto cumpla con los estándares aeroespaciales.

Las propiedades mecánicas de las piezas de forja de la matriz de aviación de aleación de aluminio son clave para su uso generalizado en la industria aeroespacial. Estas propiedades tienen valores especificados estrictos en direcciones longitudinales (L), transversales (LT) y cortas de transversión (ST) para garantizar un control efectivo de la anisotropía.

Uniformidad de propiedad y anisotropía:

Las paradas de matriz aeroespacial tienen requisitos estrictos para la uniformidad de la propiedad y la anisotropía. A través de los procesos de forja avanzados y el diseño de la matriz, el flujo de grano se puede controlar con precisión para lograr propiedades óptimas en direcciones de carga crítica.

Los estándares aeroespaciales generalmente establecen valores mínimos garantizados mínimos para propiedades mecánicas en las instrucciones L, LT y ST, asegurando que la pieza tenga suficiente resistencia y resistencia en todas las orientaciones.

La microestructura de las parlantes aeroespaciales de aleación de aluminio es la garantía fundamental de su alta fuerza, dureza, rendimiento de fatiga y tolerancia al daño.

Características microestructurales clave:

Estructura de grano refinada, uniforme y densa:

El proceso de forjado descompone por completo los granos gruesos como se basa, formando granos recristalizados finos, uniformes y densos, y elimina los defectos de fundición como la porosidad y la contracción. El tamaño promedio de grano generalmente se controla estrictamente dentro de un rango específico para optimizar las propiedades mecánicas generales.

Los dispersoides formados por elementos de aleación como CR, MN y ZR (en algunos grados) fijan efectivamente los límites de grano, inhibiendo el crecimiento excesivo de grano y la recristalización.

Flujo de grano continuo altamente conforme a la forma parcial:

Esta es la ventaja central de las parlantes aeroespaciales. A medida que el metal fluye plásticamente dentro de la cavidad del troquel, sus granos son alargados y forman líneas de flujo fibrosas continuas que se ajustan estrechamente a las complejas estructuras externas e internas de la parte.

Esta alineación del flujo de grano con la dirección de estrés principal de la pieza en condiciones de funcionamiento reales transfiere efectivamente las cargas, mejorando significativamente el rendimiento de la fatiga de la pieza, la dureza de impacto, la resistencia a la fractura y la resistencia a la corrosión por la corrosión del estrés en áreas críticas (p. Ej.

Control preciso de las fases de fortalecimiento (precipitados):

Después del tratamiento térmico de la solución y el envejecimiento de múltiples etapas, las fases de fortalecimiento (p. Ej., Al₂cumg, Mgzn₂) precipitan de manera uniforme en la matriz de aluminio con un tamaño, morfología y distribución óptimos.

Para la serie 7xxx, los tratamientos de envejecimiento (p. Ej., T73, T74, T76 Tempers) tienen como objetivo mejorar de manera efectiva la agrietamiento por corrosión del estrés (SCC) y la resistencia a la corrosión de la exfoliación controlando el tipo de precipitados y la morfología de los precipitados límite de grano (engrosamiento, discontinuidad), incluso a la expensación de una fuerza máxima.

Alta limpieza metalúrgica:

El control estricto de los elementos de impureza como el hierro (Fe) y el silicio (SI) evita la formación de compuestos intermetálicos gruesos e frágiles, asegurando así la dureza, la vida de la fatiga y la tolerancia al daño del material. Las parlotes aeroespaciales generalmente requieren niveles extremadamente bajos de inclusiones no metálicas.

Las parlantes aeroespaciales de aleación de aluminio generalmente requieren una alta precisión y tolerancias dimensionales estrictas para minimizar el mecanizado posterior, reduciendo los costos y los tiempos de entrega.

Capacidad de personalización:

Las paredas aeroespaciales de Die son típicamente altamente personalizadas, diseñadas y producidas en función de modelos 3D (archivos CAD) y dibujos de ingeniería detallados proporcionados por los fabricantes de aeronaves.

Los fabricantes poseen capacidades completas del diseño de matriz, forja, tratamiento térmico, alivio del estrés hasta mecanizado de precisión final y tratamiento de superficie.

Las propiedades de las aleaciones de aluminio aeroespacial dependen completamente del tratamiento térmico preciso. Los estándares aeroespaciales tienen regulaciones extremadamente estrictas para el proceso de tratamiento térmico.

Guía de selección de temperatura:

Serie 2xxx: A menudo seleccionado en T351 (p. Ej., 2024) o T851 (p. Ej., 2050, 2099), los temperatura para lograr un excelente rendimiento de fatiga y tolerancia al daño.

Serie 7xxx: Dependiendo de los requisitos para el agrietamiento por corrosión del estrés (SCC) y la corrosión de exfoliación, se eligen los temperaturas T7351, T7451 o T7651, sacrificando cierta resistencia máxima para garantizar la confiabilidad a largo plazo. 7075 en temperamento T6 rara vez se usa directamente para estructuras de carga aeroespaciales primarias.

Las paredas de aleación de aluminio aeroespacial generalmente requieren un mecanizado de precisión extenso para lograr las geometrías complejas y la alta precisión dimensional de la parte final.

Guía de fabricación:

Maquinabilidad: Las parlotes de aleación de aluminio aeroespacial generalmente tienen una buena maquinabilidad, pero los grados de alta resistencia (por ejemplo, 7XXX, serie 8xxx) requieren fuerzas de corte más altas, exigiendo máquinas herramientas de alta rigidez y herramientas de corte especializadas. El mecanizado múltiple es común.

Manejo del estrés residual: Las paradas, especialmente después del enfriamiento, tienen tensiones residuales internas. Las piezas aeroespaciales a menudo usan el temperamento TXX51 (alivio de la tensión de tracción). Durante el mecanizado, se deben emplear estrategias como el corte simétrico y el corte en capas, y la consideración dado al mecanizado aproximado después del tratamiento térmico, luego alivio del estrés, seguido de mecanizado de precisión.

Soldadura: La soldadura de fusión tradicional rara vez se usa para componentes de aleación de aluminio de carga aeroespacial primaria. Se basan principalmente en la unión mecánica (por ejemplo, sujetadores Hi-Lok, remachado) o técnicas de soldadura en estado sólido (por ejemplo, soldadura por fricción, soldadura por fricción FSW) y soldadura generalmente requiere un tratamiento térmico localizado para restaurar las propiedades.

Control de calidad: Inscribe estricta inspección de dimensiones, tolerancias geométricas, rugosidad de la superficie y defectos durante el mecanizado.

La resistencia a la corrosión de las aleaciones de aluminio aeroespacial es uno de sus indicadores de rendimiento crítico, particularmente considerando su resistencia al agrietamiento por corrosión del estrés (SCC) y la corrosión de la exfoliación en diferentes entornos.

Estrategias de protección contra la corrosión:

Selección de aleación y temperamento: En aeroespacial, para aleaciones de aluminio de alta resistencia, temperaturas de exceso (p. Ej., T7351\/T7451\/T7651 para series 7xxx, T851 para series 8xxx) con alta resistencia a la corrosión SCC y exfoliación son típicamente obligatorios, incluso a gastos de cierta intensidad máxima.

Tratamiento superficial:

Anodizante: El método de protección más común y efectivo, formando una película de óxido denso en la superficie de forja, mejorando la corrosión y la resistencia al desgaste. La anodización de ácido crómico (CAA) o anodización de ácido sulfúrico (SAA) se usan comúnmente, seguido de sellado.

Revestimientos de conversión química: Sirva como buenos imprimadores para pinturas o adhesivos, proporcionando protección de corrosión adicional.

Sistemas de recubrimiento de alto rendimiento: Epoxi, poliuretano u otros recubrimientos anticorrosión de alto rendimiento se aplican en entornos específicos o duros.

Gestión de corrosión galvánica: Cuando está en contacto con metales incompatibles, se deben tomar medidas de aislamiento estrictas (p. Ej., Juntas no conductivas, recubrimientos aislantes, selladores) para evitar la corrosión galvánica.

Las propiedades físicas de las paredas aeroespaciales de aleación de aluminio son datos de entrada crítica en el diseño de la aeronave, que afectan el peso, el rendimiento y la seguridad estructurales de la aeronave.

Consideraciones de diseño:

Las proporciones finales de fuerza a peso y rigidez a peso: Las parlantes de aluminio aeroespacial son fundamentales para lograr la ligera peso de los aviones y una alta eficiencia estructural, con encuestas LI (serie 8xxx) sobresaliendo a este respecto.

Diseño de tolerancia al daño: Más allá de la fuerza, las piezas aeroespaciales priorizan la tolerancia al daño y el rendimiento de la fatiga, lo que requiere que los materiales funcionen de manera segura incluso con fallas existentes. Los granos finos y el flujo continuo de las paradas son cruciales para esto.

Rango de temperatura de funcionamiento: Las aleaciones de aluminio aeroespacial no son altamente resistentes a la temperatura, generalmente limitadas a temperaturas de funcionamiento por debajo de 120-150 grado. Para aplicaciones de mayor temperatura, se deben considerar aleaciones de titanio o materiales compuestos.

Complejidad manufacturera: Las paradas aeroespaciales tienen formas complejas, que exigen requisitos extremadamente altos para los procesos de diseño y fabricación de troqueles, que a menudo implican múltiples pases de falsificación y mecanizado de precisión.

El aseguramiento de la calidad y las pruebas de las parlantes de la aleación de aluminio aeroespacial son elementos centrales de la seguridad de la industria de la aviación y deben adherirse a los estándares de la industria y las especificaciones del cliente más estrictas.

Procedimientos de prueba estándar:

Trazabilidad completa del ciclo de vida: Cada etapa, desde la adquisición de materia prima hasta la entrega final, debe tener registros detallados y documentación rastreable, que incluye número de calor, fecha de producción, parámetros de proceso, resultados de pruebas, etc.

Certificación de materia prima:

Análisis de composición química (espectrómetro de emisión óptica, ICP) para garantizar el cumplimiento de AMS, MIL, BAC y otras especificaciones de material aeroespacial.

Inspección de defectos internos: Pruebas 100% ultrasónicas (UT) para garantizar que los billets estén libres de defectos e inclusiones de fundición.

Monitoreo del proceso de forjado:

Monitoreo y registro en tiempo real de la temperatura del horno, la temperatura de forja, la presión, la cantidad de deformación, la tasa de deformación, la temperatura del dado y otros parámetros.

Inspección aleatoria en proceso\/fuera de línea de la forma de forja y las dimensiones para garantizar el cumplimiento de los requisitos previos y de forjado de preforzamiento y finalización.

Monitoreo del proceso de tratamiento térmico:

Control preciso y registro de uniformidad de temperatura del horno (que cumple con AMS 2750E Clase 1), temperatura del medio de enfrentamiento e intensidad de agitación, tiempo de transferencia de enfriamiento y otros parámetros.

Registro continuo y análisis de curvas de temperatura\/tiempo.

Análisis de composición química:

Reverificación de la composición química por lotes de las dotas finales.

Prueba de propiedad mecánica:

Prueba de tracción: Muestras tomadas en las instrucciones L, LT y ST, estrictamente probadas para UTS, YS, EL de acuerdo con los estándares, asegurando que se cumplan los valores mínimos garantizados.

Prueba de dureza: Mediciones de múltiples puntos para evaluar la uniformidad y correlacionarse con las propiedades de tracción.

Prueba de impacto: Prueba de impacto de muesca en V de Charpy si es necesario.

Prueba de resistencia a la fractura: Pruebas de K1C o JIC para componentes críticos, un parámetro clave para el diseño de tolerancia a daños aeroespaciales.

Prueba de agrietamiento por corrosión por estrés (SCC):

Todas las perdidas aeroespaciales de la serie 7xxx y 8xxx (excepto T6) son obligatorios sometidos a pruebas de sensibilidad SCC (p. Ej., Prueba de anillo C, ASTM G38\/G39) para garantizar que no se produzca SCC a niveles de estrés especificados.

Pruebas no destructivas (NDT):

Prueba ultrasónica (UT): Inspección de defectos internos 100% para todas las paradas críticas de carga de carga (de acuerdo con el nivel estándar de AMS 2154, clase AA o Clase A) para garantizar que no sean porosidad, inclusiones, delaminaciones, grietas, etc.

Prueba de penetración (PT): 100% de inspección de superficie (según el estándar AMS 2644) para detectar defectos que rompen la superficie.

Pruebas de corriente de Eddy (ET): Detecta defectos superficiales y cercanos a la superficie, así como la uniformidad del material.

Prueba radiográfica (RT): Inspección de rayos X o rayos gamma para ciertas áreas específicas.

Análisis microestructural:

Examen metalográfico para evaluar el tamaño del grano, la continuidad del flujo de grano, el grado de recristalización, la morfología y la distribución precipitadas, especialmente las características de los precipitados de límite de grano, garantizando el cumplimiento de los estándares aeroespaciales para la microestructura.

Inspección dimensional y de calidad de la superficie:

Medición dimensional 3D precisa utilizando máquinas de medición de coordenadas (CMM) o escaneo láser, asegurando la precisión dimensional y las tolerancias geométricas de formas complejas.

Rugosidad de la superficie, inspección de defectos visuales.

Normas y certificaciones:

Los fabricantes deben estar certificados AS9100 (sistema de gestión de calidad aeroespacial).

Los productos deben cumplir con estrictos estándares aeroespaciales como AMS (especificaciones de material aeroespacial), MIL (especificaciones militares), BAC (Boeing Aircraft Company), Airbus, estándares aeroespaciales SAE, ASTM, etc.

Se pueden proporcionar informes de prueba de material EN 10204 Tipo 3.1 o 3.2, y la certificación independiente de terceros se puede organizar a solicitud del cliente.

Las paradas de matriz aeroespacial de aleación de aluminio son componentes indispensables en las estructuras de aeronaves debido a su combinación incomparable de rendimiento, ampliamente utilizada en partes con requisitos finales de resistencia, peso, confiabilidad y seguridad.

Áreas de aplicación principales:

Estructura de fuselaje de aeronaves: Los mamparos, las conexiones de Stringer, los carpineros de la piel, los marcos de las puertas de la cabina, los marcos de las ventanas y otras estructuras primarias de carga.

Estructura del ala: Costillas, accesorios de spar, pistas de colgajo, componentes de alerón, accesorios de pilones.

Sistema de tren de aterrizaje: Struts principales del tren de aterrizaje, enlaces, cubos de ruedas, componentes de freno y otras piezas críticas de alta carga.

Componentes del motor: Montajes del motor, perchas, raíces de la cuchilla del ventilador (ciertos modelos), discos de compresor (diseños tempranos).

Componentes del helicóptero: Componentes del cabezal del rotor, carcasa de transmisión, bielas.

Sistemas de armas: Estructuras del cuerpo de misiles, componentes del lanzador, soportes de instrumentos de precisión.

Satélites y naves espaciales: Marcos estructurales, conectores.

Ventajas de diseño:

Las proporciones finales de fuerza a peso y rigidez a peso: Contribuir directamente a la reducción del peso de la aeronave, una mayor carga útil y eficiencia de combustible.

Alta fiabilidad y seguridad: El proceso de forjado elimina los defectos de lanza, proporcionando una excelente vida de fatiga, la dureza de la fractura y la resistencia a la corrosión del estrés, cumpliendo con los estrictos requisitos de tolerancia a daños y aeronavegabilidad de la industria aeroespacial.

Integración de formas complejas: La fugación de die puede producir geometrías complejas de forma cercana a la red, integrando múltiples funciones, reduciendo el recuento de piezas y los costos de ensamblaje.

Excelente rendimiento de fatiga: Crucial para componentes sometidos a cargas repetidas en aeronaves.

Limitaciones de diseño:

Alto costo: El costo de la materia prima, el costo de desarrollo de la matriz y el costo de mecanizado de precisión son relativamente altos.

Tiempo de entrega de fabricación: Diseño de matriz, fabricación y ciclos de tratamiento térmico y tratamiento térmico de múltiples pasos para las paradas aeroespaciales complejas pueden ser largos.

Limitaciones de tamaño: Las dimensiones de forja están limitadas por el tonelaje de equipos de forja.

Mala soldadura: Los métodos de soldadura de fusión tradicionales generalmente no se utilizan para estructuras de carga aeroespaciales primarias.

Rendimiento de alta temperatura: Las aleaciones de aluminio generalmente no resisten altas temperaturas, con temperaturas de funcionamiento limitadas por debajo de 120-150 grado.

Consideraciones económicas y de sostenibilidad:

Valor total del ciclo de vida: Aunque el costo inicial es alto, las paredas aeroespaciales ofrecen beneficios económicos significativos durante todo su ciclo de vida al mejorar el rendimiento de la aeronave, la seguridad, la vida útil prolongada y los costos de mantenimiento reducidos.

Eficiencia de utilización de materiales: La tecnología avanzada de forja de conformación cercana a la red y el mecanizado de precisión minimizan los desechos del material.

Amabilidad ambiental: Las aleaciones de aluminio son altamente reciclables, y se alinean con los requisitos de la industria aeroespacial para la sostenibilidad.

Seguridad mejorada: El rendimiento superior de las paradas mejora directamente la seguridad del vuelo, lo que representa su valor más alto.
