1/2

<< /span>

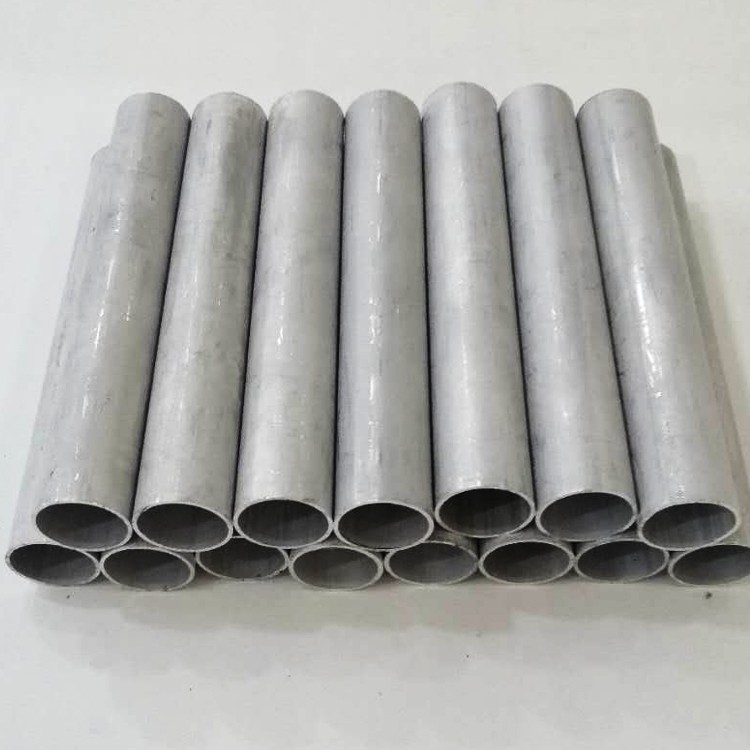

Tubo de aluminio 6061 T6

6061 El tubo de aluminio sin costuras tiene buenas propiedades mecánicas, resistencia a la corrosión y soldabilidad, lo que lo convierte en un material ideal para varias aplicaciones industriales .

Envíeconsulta

1. Composición y estándares de material

Conformes con los estándares ASTM B210, AMS 4151 e ISO 6361-2, 6061- T6 T6 de aluminio presenta una formulación de aleación de magnesio-silicio optimizada para aplicaciones estructurales:

Elementos principales:

Magnesio (mg): 0.8-1.2% (forma mg₂si precipitados)

Silicon (Si): 0.4-0.8% (mejora la resistencia y la fluidez)

Cobre (cu): 0.15-0.40% (mejora la maquinabilidad)

Material base:

Aluminio (AL): mayor o igual a 97.0% (saldo)

Límites de impureza:

Hierro (Fe): menor o igual al 0.70%

Cromium (cr): 0.04-0.35%

Zinc (zn): menor o igual a 0.25%

Manganeso (MN): menor o igual al 0.15%

La verificación de terceros por NADCAP AC7117 garantiza la consistencia química con la desviación máxima del 5% en los elementos clave . La relación Mg: Si Balanced (1 . 73: 1 permite la formación de precipitados óptimo durante el tratamiento térmico T6 {{14} Cambia con SAE J454, AMS-Qq-A-200}}}}} y ASTM B241 para aplicaciones de presión.

2. rendimiento de fuerza

6061- T6 demuestra una eficiencia estructural superior para aplicaciones de carga:

Propiedad	Valor	Estándar de prueba
Resistencia a la tracción (RM)	310-330 MPA	ASTM E8
Resistencia al rendimiento (RP0.2)	275-290 MPA	ASTM E8
Alargamiento en el descanso (%)	10-15%	ASTM E8
Resistencia al corte	207 MPA	ASTM B769
Rendimiento compresivo	285 MPA	ASTM E9
Resistencia a la fatiga (10 ⁷ ciclos)	95-110 MPA	ISO 1099
Dureza de la fractura	29 MPA√m	ASTM E399
Dureza (Rockwell b)	60-65 HRB	ASTM E18

Mantiene el 85% de resistencia a la temperatura ambiente a 150 grados y exhibe una excelente resistencia al impacto de 20J a -40 grado .

3. Proceso de tratamiento térmico

La secuencia de temperamento T6 sigue los parámetros controlados con precisión:

Tratamiento de solución:

530 grados ± 10 grados para 60-90 minutos (homogeneización)

Ambiente: horno protegido por nitrógeno (uniformidad de ± 5 grados)

Apagado rápido:

Water quenching at >Tasa de enfriamiento de 200 grados /segundos

Retraso de enfrentamiento:<15 seconds maximum

Envejecimiento artificial:

175 grados ± 5 grados para 8-10 horas

Método de enfriamiento: aire forzado (mayor o igual a 10 grados /min tasa)

Características microestructurales:

Tamaño de grano: ASTM 5-6 (20-50 μm)

Distribución de precipitados: "(Mg₅si₆) fase dominante

Densidad de dislocación: 10⁸/cm²

Partículas de fase secundaria:<0.5% volume fraction

Recalentar más de 250 grados Causas en exceso con una reducción de resistencia del 15% . Alivio del estrés requerido después de la formación severa: 345 grados durante 1 hora + reagado .

4. Dimensiones y personalización

Fabricado a tolerancias de ingeniería estructural:

Parámetro	Rango estándar	Tolerancia de precisión	Opciones personalizadas
Diámetro exterior	6-500 mm	± 0.1% OD	Perfiles rectangulares
Espesor de la pared	0.8-25 mm	± 7% WT	Transiciones de pared variables
Longitud	1-12 m	+0/-3 mm	Hasta 20 m de longitud
Rectitud	-	0 . 5 mm/m max.	± 0.2 mm/m
Ovalidad	-	Menor o igual al 0.75% TIR	Menor o igual al 0.3% TIR
Radio de curvatura (min)	2.0 × OD	-	Radio apretado: 1.2 × OD

Servicios de fabricación:

Precision Rotary Draw Bending (máximo 180 grados)

Formación de extremo CNC para juntas complejas

Hidroformado para secciones no circulares

Muescas y afrontamiento para sistemas de armadura

Anodizante por mil-a -8625 Tipo II

5. Propiedades de resistencia a la corrosión

Datos de rendimiento ambiental

Ambiente	Calificación ISO 9223	Tasa de corrosión (μm/año)	Recomendación de protección
Atmósfera rural	RC2 (bueno)	<3 μm/yr	Anodización arquitectónica
Exposición costera	RC3 (justo)	10-15 μm/año	Sistemas de recubrimiento de PVDF
Área industrial	RC4 (moderado)	15-30 μm/año	Revestimiento de epoxi de cerámica
Alclad 6061	RC1 (excelente)	<1 μm/yr	10% de capa revestida

Métodos de protección:

Anodizante:

Ácido sulfúrico (tipo II): 15-25 μm de espesor

Hard anodizing (Type III): 50-70μm (>60 hrc)

Revestimiento orgánico:

Revestimientos de fluoropolímero: 25-50 μm DFT

ENTRADACIÓN DE PODILLO POLIESTRO: 60-80 μm

Tratamientos químicos:

Conversión de cromato (MIL-DTL -5541)

Oxidación electrolítica de plasma (PEO)

6. características de maquinabilidad

Parámetros de optimización

Operación	Material de herramienta	Velocidad (m/min)	Alimento (mm/rev)	Notas
Torneado	Carbide K10	300-500	0.15-0.30	Rake positivo de 7 grados
Molienda	Carbide K20	250-450	0.06-0.18	Molienda de ascenso
Perforación	Tialn recubierto	60-100	0.05-0.12	Ángulo de punto de 140 grados
Ritmo	HSS-Co8	10-15	Tono coincidente	70% de profundidad de hilo

Rendimiento de mecanizado:

Calificación de maquinabilidad: 80% (línea de base: 2011- t 3=100%)

Acabado superficial lograble: RA 0.4 μm

Tendencia de borde acumulado: bajo (grado 2 por ISO 3685)

Características del chip: chips continuos que requieren interruptores

Requisitos de refrigerante: aceite soluble 5-8% concentración

Estabilidad dimensional:<0.02mm thermal expansion at 100°C

7. Métodos de soldadura y unión

Soldadura por arco de tungsteno de gas (GTAW) Recomendado
Requiere un estricto control de calor para preservar las propiedades:

Parámetros de soldadura de fusión

Aleaciones de relleno: ER4043 (Alsi5) o ER5356 (ALMG5)

Temperatura de interpasa:<65°C

Preheat: Optional for >Espesor de 6 mm

Envejecimiento posterior a la soldado: 175 grados /4 horas para restaurar las propiedades

Unión alternativa

Soldadura por revocación de fricción:

Rotación: 800-1200 rpm

Traverse: 50-200 mm/min

Enlace adhesivo:

Epoxies: fm73 (22-28 mpa shear)

Preparación de superficie: conversión de cromato

Fijación mecánica:

Remaches ciegos: mandril de acero inoxidable

Tornillos de taladro de flujo: hasta 800n carga axial

Unión de mangas: 150% de retención de resistencia al tubo

8. propiedades físicas

Propiedad	Valor	Estándar de prueba
Densidad	2.70 g/cm³	ASTM B311
Conductividad térmica (25 grados)	167 W/m·K	ASTM E1461
CTE (20-100 grado)	23.6 μm/m · grado	ASTM E228
Resistividad eléctrica	42 nΩ·m	ASTM B193
Módulo de elasticidad	68.9 GPA	ASTM E111
Coeficiente de resistencia a la fatiga	0.56	ASTM E739
Calor específico (100 grados)	960 j/kg · k	ASTM E1269
Temperatura de recristalización	290 grados	ASTM E112

9. Estándares de calidad de la superficie

Acabados superficiales:

Como dibujado: ra 0.8-1.6 μm

Enfina en frío: RA 0.4-0.8 μm

Esmalte de espejo: RA<0.1μm achievable

Criterios de inspección (ASTM B241):

Profundidad de rasguño:<0.5% WT

Inclusiones de superficie:<0.25mm

Decoloración: ninguno

Die Lines:<0.1mm height

Protocolos de limpieza:

Deslacaje alcalino para AMS 2646

Grabado ácido para adhesivos

Electropolización para aplicaciones sanitarias

10. certificaciones y pruebas

Protocolos de garantía de calidad

Análisis químico:

Espectrometría por ASTM E1251

Verificación de ICP para elementos traza

Prueba mecánica:

Prueba de tracción transversal (ASTM E8)

Prueba de aplanamiento al 75% de reducción de OD

Métodos de NDT:

Pruebas ultrasónicas: 5-10 sondas MHZ

Pruebas hidrostáticas: presión de trabajo 2 ×

Corriente de Eddy por ASTM E309

Certificaciones de la industria

AS9100 Calidad aeroespacial

ISO 9001: 2015 Gestión de calidad

PED 2014/68/UE Anexo I Categoría II

Certificación de buque a presión tüv süd

Aprobación del tipo de registro de Lloyds

FDA CFR 21.177.1500 (Cumple con el contacto de alimentos)

Aplicaciones estructurales: Jaulas de rollo, marcos espaciales, cilindros hidráulicos, brazos robóticos, armaduras estructurales y elementos arquitectónicos donde el equilibrio de resistencia/soldadura es crítico .

Embalaje: VCI Paper Interleving + Bundles de envoltura de contracción, cajas de madera con desecante . Tiempo de entrega estándar: 6 semanas .

Etiqueta: Tubo de aluminio 6061 T6, China 6061 Fabricantes de tubo de aluminio T6, proveedores, fábrica, barra de aluminio de gran diámetro, barra de falsificación de aluminio premium, barra de aluminio de aluminio, Barra de forjado de aluminio con soporte, barra de aluminio de engranaje bisel, geometría de forjado de aluminio
