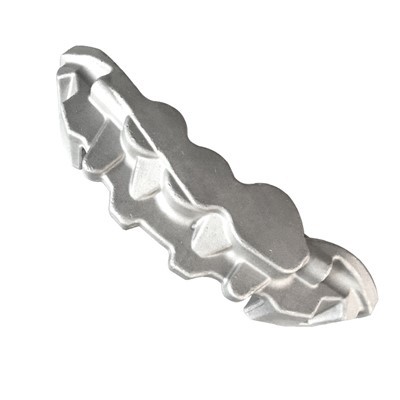

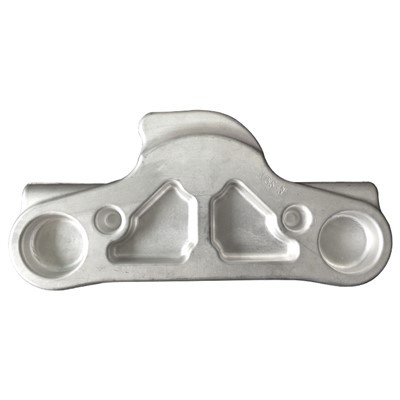

6061 Aluminio Forras de forma especial

La aleación de aluminio 6061 es una aleación de aluminio-magnesio-silicio de aluminio térmico ampliamente utilizado (serie al-mg-si), conocida por su excelente rendimiento general . ofrece un buen equilibrio de resistencia y dureza, junto con una resistencia de corrosión sobresaliente, una excelente soldadura y una buena variedad de machinabilidad {. Hornings-shapeed Special-shapeed a complejamiento, lo que respecta a la resistencia de corrosión sobresaliente, una buena soldadura y una buena variedad de maquinabilidad . de la shap. logrado a través de la fugación de die o una combinación de procesos de forjado de muerte abierta y terminación . El objetivo es maximizar las ventajas del material y lograr una forma geométrica cercana a la red, reduciendo así el mecanizado posterior .

Elementos de aleación primarios:

Magnesio (mg): 0.8-1.2% (se fortalece con silicio, mejora la resistencia y la resistencia a la corrosión)

Silicon (Si): 0.4-0.8% (se fortalece con magnesio, mejora la respuesta de endurecimiento por edad)

Cobre (cu): 0.15-0.40% (aumenta la resistencia)

Cromo (cr): 0.04-0.35% (inhibe la recristalización, mejora la dureza)

Material base:

Aluminio (AL): Balance

Impurezas controladas:

Hierro (Fe): 0.7% máximo

Manganeso (MN): 0.15% máximo

Zinc (zn): 0.25% máximo

Titanio (TI): 0.15% máximo

Otros elementos: 0.05% máximo cada uno, 0.15% máximo

Proceso de fabricación (para perdidas de forma especial): La producción de parlotes de forma especial enfatiza particularmente el diseño preciso de la matriz, la deformación de múltiples paso y el tratamiento térmico meticuloso para garantizar la integridad del flujo de grano en formas complejas, una estructura interna uniforme y propiedades mecánicas finales estables .

Preparación y corte de materia prima:

Se seleccionan lingotes de fundición 6061 de alta calidad o grandes barras extruidas como billets forjados . Los materiales deben sufrir un análisis estricto de composición química e inspección de calidad interna .

Los billets se calculan y se cortan con precisión de acuerdo con los complejos requisitos de forma y volumen de la parte de forma especial, asegurando la máxima utilización del material .

Calefacción:

Los billets se calientan uniformemente en un horno de forja controlado con precisión al rango de temperatura de deformación plástica (típicamente 400-500 grado) . Para piezas de forma especial, la uniformidad de calentamiento es crucial para la formación posterior, evitando el sobrecalentamiento local o el inframing .}

Forjea de múltiples pasos (falsificación predominantemente de muerte, o combinada con forja de morada abierta):

Preforción: Una serie de troqueles preformantes se usan para deformar plásticamente la palanquilla en una forma aproximada cercana a la geometría final, guiando el flujo de metal . Esto puede incluir molesto, dibujar, doblar, etc. .

Terminar la falsificación: Uno o más huelgas/presiones se aplican en el dado final para llenar completamente la cavidad del troquel, formando la geometría final de forma especial . El diseño del troquel debe considerar completamente el flujo de metal para garantizar que no hay pliegues, relleno incompleto u otros defectos . para partes complejas o grandes de forma especial.

Falsificación de matrícula cerrada: Comúnmente utilizado para piezas de forma especial, controla con precisión el flujo de metal dentro de una cavidad de matriz cerrada para lograr una alta precisión y estructuras internas complejas .

Recorte y golpe (si es necesario):

Después de la falsificación, se elimina el flash alrededor de la periferia de la falsificación utilizando troqueles o equipos especializados . para piezas de forma especial con cavidades o agujeros internos, las operaciones de perforación también pueden ser necesarias .

Tratamiento térmico:

Tratamiento térmico de la solución: La falsificación se calienta a aproximadamente 530-545 y se mantiene durante un tiempo suficiente para disolver completamente los elementos de aleación . para piezas complejas de forma especial, la uniformidad de temperatura y el tiempo de mantenimiento durante el tratamiento de la solución deben controlarse con precisión para evitar la sobrecalentamiento local o la solución insuficiente .

Temple: Enfriamiento rápido de la temperatura de solución, típicamente mediante el enfriamiento del agua . para piezas de forma especial, la uniformidad del enfrentamiento es especialmente importante para reducir el estrés residual y evitar la distorsión .

Tratamiento de envejecimiento (temperamento T6): Tratamiento de envejecimiento artificial estándar (típicamente en 160-180 grado para 8-18 horas) para garantizar una precipitación uniforme de las fases de fortalecimiento, logrando la máxima resistencia .

Enderezado y alivio del estrés (si es necesario):

Para algunas piezas complejas y fácilmente deformables, se puede requerir enderezado mecánico después de enfriarse para corregir las dimensiones .

El alivio de estrés de estiramiento (T651) o compresión (T652) se puede realizar para reducir significativamente el estrés residual de enfriamiento, minimizar la distorsión del mecanizado y mejorar la estabilidad dimensional .

Acabado e inspección:

Desacromunda, shot peening (mejora el rendimiento de la fatiga), inspección de calidad de la superficie .

Finalmente, las pruebas no destructivas completas (E . G ., ultrasonic, penetrante) y pruebas de propiedad mecánica se realizan para garantizar que el producto cumpla con las especificaciones .

6061 Las paradas de forma especial en el temperamento T6 exhiben excelentes propiedades mecánicas, suficientes para cumplir con los requisitos de resistencia y resistencia de varios componentes estructurales complejos .

Uniformidad de propiedad y anisotropía:

Las propiedades mecánicas de las paradas de forma especial pueden variar ligeramente dependiendo de la orientación relativa de la dirección de la prueba a la dirección del flujo de grano, pero en general, debido al refinamiento del grano y los efectos de densificación de la forja, su anisotropía es mucho menor que la de las fundiciones .}

Para formas complejas, el proceso de forjado adecuado y el diseño de la matriz pueden alinear el flujo de grano en áreas de estrés crítico con la dirección de carga, optimizando así las propiedades locales .

La microestructura de las paradas de forma especial 6061 es clave para lograr una alta resistencia y confiabilidad en formas complejas .

Características microestructurales clave:

Estructura de grano refinada y densa:

El proceso de forjado se descompone y refina granos gruesos como se basa, formando granos recristalizados uniformes y densos, eliminando defectos de fundición (como porosidad, bolsillos de gas) .

El tamaño promedio del grano suele ser mucho más pequeño que en las piezas fundidas, mejorando la ductilidad, la dureza y la vida de la fatiga del material .

Flujo de grano continuo altamente conforme a la forma parcial:

Esta es la ventaja central de las dotas de forma especial . a medida que el metal fluye dentro de la cavidad del troquel, sus granos son alargados y forman líneas de flujo fibroso continuas a lo largo de las complejas estructuras externas e internas de la parte .

Esta alineación del flujo de grano con la dirección de estrés principal de la parte en las condiciones de funcionamiento reales transfiere efectivamente las cargas, mejorando significativamente el rendimiento de la fatiga de la pieza, la dureza de impacto y la resistencia al agrietamiento de la corrosión del estrés en áreas críticas (E . G ., Corneros, jefes, borde de los agujeros) .}

Distribución uniforme de las fases de fortalecimiento (precipitados):

El tratamiento con envejecimiento T6 promueve la precipitación dispersa uniforme de la fase de fortalecimiento primaria Mg₂si dentro de la matriz de aluminio . Estos precipitados finos impiden efectivamente el movimiento de dislocación, aumentando así la resistencia y la dureza .}

El control preciso del proceso de envejecimiento garantiza un tamaño y distribución óptimos de precipitados mientras evita la precipitación del límite de grano continuo nocivo, manteniendo una buena resistencia a la corrosión .

Alta limpieza metalúrgica:

El proceso de forjado cierra efectivamente defectos microscópicos internos, mejorando la densidad .

Control estricto de los elementos de impureza (E . G ., Fe) El contenido evita la formación de compuestos intermetálicos gruesos e frágiles, asegurando así la dureza del material .

6061 Las parlotes de forma especial pueden lograr una configuración cercana a las geometrías complejas, reduciendo el mecanizado posterior .

Capacidad de personalización:

El diseño y la fabricación de dias se pueden llevar a cabo en base a modelos 3D proporcionados por el cliente (archivos CAD) y dibujos de ingeniería, lo que permite una producción de forja de forma especial altamente personalizada .

Se puede proporcionar una gama de servicios desde forjadas ásperas, acabado, recorte, perforación, tratamiento térmico hasta mecanizado en bruto/acabado .

6061 La aleación logra principalmente sus propiedades mecánicas a través del tratamiento térmico .

Guía de selección de temperatura:

T6 temperamento: El temperamento más comúnmente utilizado para 6061 perdidas de forma especial, ofreciendo la mejor combinación de fuerza y dureza, al tiempo que mantiene una buena resistencia y resistencia a la corrosión .

Temperadores T651/T652: Para formas complejas, dimensiones altamente precisas y posterior mecanizado de precisión extenso, se recomienda los temperaturas T651 o T652 para eliminar de manera efectiva el estrés residual de enfriamiento y reducir la distorsión de mecanizado .

6061 Las parlotes de forma especial poseen buena maquinabilidad y excelente soldadura .

Guía de fabricación:

Maquinabilidad: 6061 tiene una buena maquinabilidad, lo que permite el uso de herramientas y parámetros de mecanizado de aleación de aluminio estándar . En el complejo mecanizado de piezas de forma especial, se debe prestar atención al diseño de accesorios y la evacuación de chips .

Soldadura: 6061 es una de las pocas aleaciones de aluminio de mayor resistencia que se pueden soldar con fusión convencionalmente . mientras que la resistencia puede disminuir después de la soldadura, se puede optimizar seleccionando el cable de relleno y los procesos de soldadura apropiados (E . G ., tratamiento térmico local) .}}}}}}}}}}}}}}}}}}}

Estrés residual: Las perdtras 6061 enfriadas tienen estrés residual, especialmente para piezas de forma especial . rutas de mecanizado racional y estrategias de herramientas (E . G ., Cutting simétrico, corte en capas), y se debe emplear el tratamiento T651/T652, para minimizar el tratamiento de la distorsión {.}}}.

6061 La aleación es reconocida por su excelente resistencia a la corrosión, particularmente en ambientes atmosféricos y marinos .

Estrategias de protección contra la corrosión:

Selección de aleación y temperamento: 6061- T6 Temper en sí mismo proporciona una excelente resistencia a la corrosión, especialmente contra SCC y corrosión de exfoliación .

Tratamiento superficial:

Anodizante: El método de protección más común, formando una película de óxido densa en la superficie de piezas de forma especial, mejorando la corrosión y la resistencia al desgaste, y puede colorear para fines estéticos .

Revestimientos de conversión química: Servir como buenos imprimadores para pinturas o adhesivos .

Sistemas de recubrimiento: Los recubrimientos de alto rendimiento se pueden aplicar en entornos particularmente duros .

Gestión de corrosión galvánica: Las piezas de forma especial a menudo están conectadas a otros metales; Se deben tomar medidas de aislamiento, como juntas no conductivas o recubrimientos aislantes, para evitar la corrosión galvánica .

Consideraciones de diseño:

Relación de fuerza-peso: 6061 ofrece una buena relación de fuerza / peso, adecuada para estructuras que requieren peso ligero pero no en un grado extremo .

Facilidad de fabricación: Buena maquinabilidad y soldabilidad. Reduzca la complejidad y el costo de la fabricación . Las parlotes de forma especial, a través del diseño optimizado, pueden reducir significativamente la asignación de mecanizado .

Resistencia a la corrosión: Excelente resistencia a la corrosión lo hace adecuado para varios entornos al aire libre y corrosivo .

Rentabilidad: 6061 tiene una mejor efectividad en comparación con las aleaciones de mayor resistencia .

Temperatura de funcionamiento: Al igual que todas las aleaciones de aluminio, 6061 no es resistente a la temperatura; La temperatura de funcionamiento recomendada es inferior a 150 grados .

El control de calidad para las paradas de forma especial 6061 es un aspecto crucial que garantiza su rendimiento y confiabilidad, con especial atención a la calidad interna y la precisión dimensional de formas complejas .

Procedimientos de prueba estándar:

Certificación de materia prima: Análisis de composición química para garantizar el cumplimiento de AMS, ASTM, etc. ., y trazabilidad .

Control del proceso de forjado: Monitoreo de la temperatura de calentamiento, condición de matriz, la deformación y la presión para garantizar que las líneas de flujo de metal se formen en la dirección diseñada, libre de pliegues, grietas u otros defectos .

Monitoreo del proceso de tratamiento térmico: Uniformidad de temperatura del horno (según AMS 2750E Clase 2), enfriamiento de soluciones, curvas de envejecimiento, etc. .

Análisis de composición química: Verificación de elementos de aleación y contenido de impurezas .

Prueba de propiedad mecánica:

Prueba de tracción: Muestras tomadas de ubicaciones y orientaciones representativas (longitudinal, transversal) para probar UTS, YS, El . para piezas de forma especial, las ubicaciones de muestreo deben considerar la dirección del flujo de grano .

Prueba de dureza: Mediciones de múltiples puntos para evaluar la uniformidad .

Prueba de impacto: Charpy V-Notch Prueba de impacto si es necesario .

Pruebas no destructivas (NDT):

Prueba ultrasónica: Inspección volumétrica de áreas críticas y secciones gruesas de la falsificación para detectar defectos internos .

Prueba de penetración: 100% de inspección de superficie para detectar defectos de la superficie .

Prueba de partículas magnéticas/Prueba de corriente Eddy: Para piezas de forma especial con requisitos de conductividad magnética o eléctrica .

Análisis microestructural:

Examen metalográfico para evaluar el tamaño del grano, la continuidad del flujo de grano, el grado de recristalización, la distribución de precipitados, los tipos de defectos, etc. .

Inspección dimensional y de calidad de la superficie:

Medición dimensional 3D precisa utilizando equipos avanzados como máquinas de medición de coordenadas (CMM) o escáneres láser, asegurando la precisión dimensional y las tolerancias geométricas de formas complejas .

Medición de rugosidad de la superficie .

Normas y certificaciones:

Cumple con ASTM B247 (Foras de aleación de aluminio), AMS 4117 (6061- T6 Forests), ISO, EN, GB/T y otros estándares de la industria .

Certificación del sistema de gestión de calidad: ISO 9001.

EN 10204 Tipo 3 . 1 Se pueden proporcionar informes de prueba de material, y la certificación independiente de terceros se puede organizar a solicitud del cliente.

6061 Las parlotes de aluminio de forma especial se usan ampliamente en varios sectores industriales debido a su excelente resistencia, confiabilidad, liviano y capacidad para fabricar formas complejas .

Áreas de aplicación principales:

Aeroespacial: Componentes estructurales de aeronaves (E . G ., soportes, conectores, accesorios de colgajo), componentes del motor, conjuntos de tren de aterrizaje, que requieren piezas de alta resistencia, livianas y altamente confiables .}

Industria automotriz: Componentes del sistema de suspensión (E . G ., nudillos de dirección, brazos de control), montajes del motor, conectores estructurales, componentes de la rueda, componentes del freno, para la reducción de peso y la mejora del rendimiento .

Tránsito ferroviario: Conectores de cuerpo de tren, componentes de bogie, soportes de carga, etc. .

Equipo mecánico: Grandes carcasas de bomba y válvula, bloques integrados del sistema hidráulico, juntas de robots, bridas de recipientes de alta presión, manijas de herramientas, etc. .

Equipo médico: Soportes estructurales, piezas de conexión, etc. ., que requiere una alta precisión dimensional y calidad de superficie .

Defensa y militar: Componentes estructurales de armamento, componentes de guía, etc. .

Ventajas de diseño:

Alta fuerza y alta fiabilidad: El proceso de forja da como resultado un material interno denso, granos refinados y un flujo de grano continuo, mejorando significativamente la vida de la fatiga, la tenacidad del impacto y la resistencia a la corrosión del estrés de las partes de forma especial .

Diseño liviano: Logra un equilibrio óptimo de resistencia y peso, crucial para aplicaciones sensibles al peso .

Forma cercana a la red: La fugación de die puede producir piezas complejas cercanas a las dimensiones y la forma finales, reduciendo significativamente el mecanizado posterior y los desechos de materiales, reduciendo los costos de fabricación y los plazos de entrega .

Excelente resistencia a la corrosión: Adecuado para uso a largo plazo en entornos corrosivos al aire libre, húmedo o ciertos .

Buena maquinabilidad y soldabilidad: Facilita el mecanizado posterior, el tratamiento de superficie y el ensamblaje .

Limitaciones de diseño:

Costo de matriz: Para piezas complejas de forma especial, los costos de diseño y fabricación de matrices son altos, lo que lo hace adecuado para la producción en masa para amortizar los costos .

Limitaciones de tamaño: La forja de las dimensiones está limitada por el equipo forjado; Las piezas complejas de forma especial muy grande pueden ser difíciles de forjar en una sola pieza .

Rendimiento de alta temperatura: Una limitación común para las aleaciones de aluminio; No es adecuado para entornos operativos a largo plazo por encima de 150 grados .

Consideraciones económicas y de sostenibilidad:

Costo total del ciclo de vida: Aunque la inversión inicial de la matriz es mayor, el rendimiento superior y los costos de mecanizado posteriores reducidos pueden conducir a un mejor costo total del ciclo de vida .

Eficiencia de utilización de materiales: Los procesos de conformación cercanos a la red mejoran efectivamente la utilización del material y reducen los desechos .

Amabilidad ambiental: Las aleaciones de aluminio son altamente reciclables, alineándose con los principios de fabricación verde y economía circular .

Etiqueta: 6061 Aluminio Forras de forma especial, China 6061 Fabricantes de aluminio de forma especial Fabricantes, proveedores, fábrica, forja de aluminio profesional, innovación de forja de aluminio, tolerancia de forja de aluminio, Forjeo de aluminio en el punto de equilibrio, margen de forjado de aluminio, Piezas de forja Aluminio 7075
