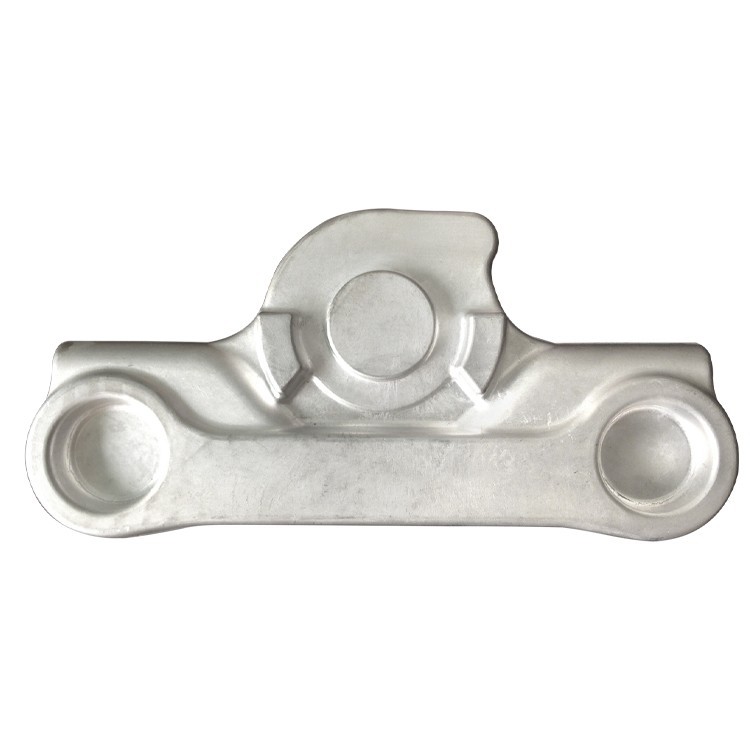

Pequeña aleación de aluminio Die Forgings

Small aluminum alloy die forgings refer to aluminum alloy components produced through the die forging process, which are relatively small in size (typically weighing from tens of grams to several kilograms) and have complex shapes or high mechanical property requirements. Compared to castings, forgings, through plastic deformation, can refine grains, improve microstructural uniformity, eliminate casting defects (such as porosity, contracción), y forman líneas de flujo fibroso continuas . Esto mejora significativamente las propiedades mecánicas del material, especialmente la resistencia, la dureza, la vida de la fatiga y la resistencia al impacto . de aluminio de aluminio comúnmente utilizados incluyen 6061, 6082 y 7075, cada uno con intensidad específicas, satisfacer las demandas de varias aplicaciones .}}

Grados de aleación de aluminio comunes y sus características:6061 aleación (serie al-mg-si):

Características: Resistencia media, excelente resistencia a la corrosión, buena soldabilidad y maquinabilidad . una de las aleaciones de propósito general más versátiles y ampliamente utilizadas .

Elementos de aleación primarios: Magnesio (mg), silicio (Si), cobre (cu), cromo (cr) .

6082 aleación (serie al-mg-si):

Características: Mayor resistencia que 6061, especialmente mejores propiedades mecánicas en secciones más gruesas, con buena resistencia a la corrosión y soldabilidad .

Elementos de aleación primarios: Magnesio (mg), silicio (Si), manganeso (mn) .

7075 aleación (serie al-zn-mg-cu):

Características: Ultra-High Fuerza, alto rendimiento de rendimiento, excelente rendimiento de fatiga . Una aleación de alta resistencia comúnmente utilizada en aeroespacial, pero sensible al agrietamiento de la corrosión del estrés en el temperamento T6 .

Elementos de aleación primarios: Zinc (zn), magnesio (mg), cobre (cu), cromo (cr) .

Material base:

Aluminio (AL): Balance

Impurezas controladas:

El contenido de impurezas como el hierro, el silicio, el manganeso y el titanio se controlan estrictamente de acuerdo con el grado de aleación específico para optimizar el rendimiento .

Proceso de fabricación (para pequeñas paradas de matriz): El proceso de producción para las pequeñas partas de la aleación de aluminio Die enfatiza la precisión y la eficiencia, con el objetivo de obtener componentes de forma cercana a la red con excelentes propiedades mecánicas a través de uno o más pasos de formación de troqueles .

Preparación y corte de materia prima:

Los lingotes de alta calidad o las barras extruidas se seleccionan como billets forjados . El material debe sufrir un análisis de composición química estricta e inspección de defectos internos necesarios (E . g ., ultrasónico) .

La longitud y el peso de la palanquilla se cortan con precisión de acuerdo con las dimensiones de forja, la forma y los requisitos de utilización del material .

Calefacción:

Los billets se calientan uniformemente en un horno de forja controlado con precisión al rango de temperatura de deformación plástica . Las aleaciones diferentes tienen diferentes temperaturas de forja óptimas para garantizar una deformabilidad plástica suficiente mientras evitan la sobrecarga .

Formación de forjado de die:

Usando un martillo de forjado, prensa hidráulica o prensa de tornillo, el tocho calentado se coloca en un troquel prediseñado y se forma por uno o más huelgas/presiones precisas . La cavidad del troquel está intrincadamente diseñada para guiar las líneas de flujo de metal a lo largo de la forma de la pieza, refinar granos y eliminar las defectos internos .}}}

Falsificación de múltiples pasos: Para piezas pequeñas con formas complejas, forjadas previas y de acabado, o incluso forja de troqueles de múltiples etapas, puede ser requerido para lograr progresivamente la forma deseada .

Forma cercana a la red: Die Forging tiene como objetivo lograr una conformación cercana a la red, minimizando el subsidio de mecanizado posterior .

Guarnición:

Después de forjar, se elimina el exceso de flash alrededor de la periferia de la falsificación .

Tratamiento térmico:

Tratamiento térmico de la solución: La falsificación se calienta a una temperatura específica y se mantiene durante un tiempo suficiente para permitir que los elementos de aleación se disuelvan en la solución sólida .

Temple: Enfriamiento rápido de la temperatura de solución, típicamente mediante enfriamiento de agua o enfriamiento de polímeros, para retener la solución sólida sobresaturada .

Tratamiento envejecido:

Envejecimiento artificial (temperamento T6): Proporciona fuerza y dureza óptimas .

Underaging o Overaging (E . G ., T73, T76 Tempers): Se utiliza para mejorar la resistencia a la corrosión del estrés y la resistencia a la exfoliación para ciertas aleaciones (como 7075), aunque con una ligera reducción en la resistencia .

Enderezado y alivio del estrés (si es necesario):

Se puede requerir enderezado mecánico después de enfriar las dimensiones y la forma .

Para ciertas partes de alta precisión o aquellas que requieren un alivio de estrés de mecanizado, tracción o compresión de tensión o compresión extenso (E . G ., T651/T7351 Tempers) se pueden realizar para reducir el estrés residual y minimizar la distorsión de mecanizado .

Acabado e inspección:

Desacromunoramiento, peening (mejora el rendimiento de la fatiga superficial), inspección dimensional, verificaciones de calidad de la superficie .

Finalmente, las pruebas no destructivas completas (E . G ., Penetrante, Ultrasonic) y las pruebas de propiedad mecánica se realizan para garantizar que el producto cumpla con las especificaciones .

Las propiedades mecánicas de las pequeñas partas de aleación de aluminio varían según el temperamento de grado de aleación y el tratamiento térmico de aleación específico, pero generalmente superan a las piezas fundidas y muchos productos forjados del mismo grado .

Uniformidad de propiedad y anisotropía:

El proceso de forjado de matriz alinea el flujo de grano a lo largo del contorno de la pieza, lo que resulta en excelentes propiedades en las direcciones de carga principales .

En comparación con las placas o extrusiones, las parlotes generalmente exhiben mejores propiedades transversales (perpendiculares a la dirección de deformación principal), con menos anisotropía .

La microestructura de las pequeñas partas de aleación de aluminio es la razón fundamental de sus excelentes propiedades mecánicas .

Características microestructurales clave:

Estructura de grano refinada y densa:

El proceso de forjado descompone completamente los granos gruesos como los articulados, formando granos finos, uniformes y densos, y granos deformados alargados a lo largo de las líneas de flujo de metal . Esto mejora significativamente la ductilidad del material, la dureza y la vida de la fatiga, y elimina las defectos de lanza .}

Flujo de grano optimizado y continuo:

This is the most significant characteristic and advantage of die forgings. As the metal flows within the die cavity, its grains are elongated and form continuous fibrous flow lines that closely conform to the part's geometry. This grain flow aligns with the part's primary stress direction under actual operating conditions, effectively transferring stress and significantly improving the part's fatigue performance, impact toughness, and stress corrosion Resistencia de agrietamiento en áreas críticas (E . G ., esquinas, bordes de agujeros) .

Distribución uniforme de las fases de fortalecimiento (precipitados):

After solution heat treatment and aging, strengthening phases (e.g., Mg₂Si in 6xxx series, MgZn₂ in 7xxx series) precipitate uniformly as fine, dispersed particles within the aluminum matrix. These precipitates effectively hinder dislocation movement, thereby increasing strength and Dureza .

El control preciso del proceso de envejecimiento garantiza un tamaño y distribución óptimos de precipitados mientras evita la precipitación del límite de grano continuo nocivo, asegurando así una buena resistencia a la corrosión .

Alta limpieza metalúrgica:

Las paradas de matriz son densas internamente, libres de defectos de lanzamiento (como contracción, porosidad, inclusiones gruesas) . a través del control estricto de las impurezas de las materias primas, la dureza y la resistencia de la fatiga del material se mejoran aún más .

La pequeña aleación de aluminio, las paradas de matriz pueden lograr una alta precisión y formas complejas en la producción .

Capacidad de personalización:

El diseño y la producción de dias se pueden llevar a cabo en base a modelos CAD de clientes y dibujos de ingeniería detallados, lo que permite perdidas altamente personalizadas .

Se pueden proporcionar servicios como pre-formación, acabado, recorte, tratamiento térmico y mecanizado en bruto/acabado .

Las propiedades de las aleaciones de aluminio dependen en gran medida del temperamento de tratamiento térmico .

Guía de selección de temperatura:

6061/6082 aleaciones: Por lo general, use el temperamento T6 para obtener la mejor combinación de resistencia y resistencia a la corrosión .

7075 aleación: Dependiendo de la sensibilidad de la aplicación a SCC (agrietamiento por corrosión por estrés), elija T6 (más alta resistencia, SCC sensible) o T7351/T7651 (resistencia ligeramente reducida, pero excelente resistencia a la corrosión SCC y exfoliación) .}}}

Las parlotes de aleación de aluminio pequeño generalmente tienen una buena maquinabilidad, pero la soldadura varía según el grado de aleación .

Guía de fabricación:

Maquinabilidad: La mayoría de las parañas de aleación de aluminio en los temperatura T6/T7351 tienen una buena maquinabilidad, lo que permite piezas con alta calidad de superficie y precisión dimensional .

Soldadura: 6xxx series aleys (e . g ., 6061, 6082) tienen una excelente soldadura y pueden ser soldadas de fusión convencionalmente ., sin embargo, 7xx Serie de la serie (e. g {{8}, 7075) tienen muy pobre series de fusión, es altamente pendiente de la convencional. El agrietamiento y la pérdida severa de la resistencia de la articulación . Por lo tanto, la soldadura por fusión generalmente no se recomienda, y la unión mecánica o las técnicas avanzadas de soldadura de estado sólido (E . G ., soldadura por fricción, soldadura por fricción FSW) debería ser priorizado .

Estrés residual: Las parlotillas se pueden tener estrés residual . especialmente para piezas mecanizadas de precisión, se deben considerar los temperatura TXX51 (incluido el alivio del estrés), y se emplean rutas de mecanizado apropiadas .

La resistencia a la corrosión de las pequeñas partas de aleación de aluminio varía varía según el grado de la aleación y el temperamento de tratamiento térmico, pero en general, puede cumplir con los requisitos de aplicación a través de medidas de protección apropiadas .

Estrategias de protección contra la corrosión:

Selección de aleación y temperamento: Elija el temperamento de tratamiento de calor y el tratamiento térmico más adecuado según el entorno corrosivo y los requisitos de resistencia . para aplicaciones de la serie 7xxx con SCC o riesgo de corrosión de exfoliación, los temperatura T7351 o T7651 son obligatorios .}

Tratamiento superficial:

Anodizante: El método de protección más común y efectivo, formando una película de óxido denso en la superficie de forja, mejorando la corrosión y la resistencia al desgaste . Esto incluye anodización de ácido sulfúrico, anodonización de ácido crómico, etc. .

Revestimientos de conversión química: Servir como buenos cebadores para pinturas o adhesivos, proporcionando protección de corrosión adicional .

Sistemas de recubrimiento de alto rendimiento: Los recubrimientos resistentes a la corrosión se pueden aplicar en entornos extremadamente corrosivos .

Gestión de corrosión galvánica: Cuando se encuentran en contacto con metales incompatibles, las medidas de aislamiento (E . g ., juntas, recubrimientos aislantes) deben tomarse para evitar la corrosión galvánica .

Las propiedades físicas de las pequeñas partas de aleación de aluminio son aspectos importantes para la consideración de diseño .

Consideraciones de diseño:

Relación de fuerza-peso: Las parlotes de aleación de aluminio ofrecen una excelente relación de fuerza-peso, lo que las convierte en una opción ideal para el diseño liviano .

Fiabilidad: La combinación del proceso de forjado y las características de la aleación dotan piezas con excelente fatiga y resistencia al impacto, asegurando el servicio a largo plazo bajo cargas severas .

Integración de formas complejas: La fugación de die puede producir geometrías complejas de forma cercana a la red, reduciendo significativamente el mecanizado posterior, reduciendo los costos de fabricación y los plazos de entrega .

Versatilidad: Diferentes calificaciones de parlotes de aleación de aluminio tienen características de rendimiento distintas, lo que permite la selección basada en necesidades de aplicación específicas, que atiende a una amplia gama de campos desde la industria general hasta el aeroespacial .

El control de calidad para las pequeñas partas de aleación de aluminio es extremadamente crítico, cubriendo todas las etapas, desde materias primas hasta productos finales .

Procedimientos de prueba estándar:

Certificación de materia prima:

Análisis de composición química para garantizar el cumplimiento de AMS, ASTM, EN, etc. .

Inspección de defectos internos (E . G ., prueba ultrasónica) para garantizar que los billets estén libres de defectos internos .

Monitoreo del proceso de forjado:

Monitoreo en tiempo real de la temperatura, presión y condición de die .

Inspección aleatoria en proceso de forma de forja y dimensiones .

Monitoreo del proceso de tratamiento térmico:

Uniformidad de temperatura del horno (por AMS 2750E Clase 1 o 2) y control de tiempo, especialmente el control preciso del envejecimiento de la etapa múltiple .

Apagado de la temperatura del medio y el control de intensidad de agitación .

Análisis de composición química:

Reverificación de la composición química por lotes de las dotas finales .

Prueba de propiedad mecánica:

Prueba de tracción: Muestras tomadas de ubicaciones y orientaciones representativas para probar UTS, YS, El .

Prueba de dureza: Mediciones de múltiples puntos para evaluar la uniformidad general .

Prueba de impacto: Charpy V-Notch Prueba de impacto si es necesario .

Prueba de resistencia a la fractura: Pruebas K1C o JIC para componentes críticos (especialmente importantes para la serie 7xxx) .

Prueba de agrietamiento por corrosión por estrés (SCC):

Pruebas de sensibilidad SCC (E . G ., prueba de anillo C) para aleaciones de la serie 7xxx (especialmente a temperamento T6) para garantizar que su resistencia SCC cumpla con los requisitos .

Pruebas no destructivas (NDT):

Prueba ultrasónica (UT): Inspección de defectos internos 100% para todas las parladuras críticas para garantizar por poros, inclusiones, delaminaciones, etc. .

Prueba de penetración (PT): 100% de inspección de superficie para detectar defectos de la superficie .

Pruebas de corriente de Eddy (ET): Detecta defectos superficiales y cercanos a la superficie, así como uniformidad de material .

Análisis microestructural:

Examen metalográfico para evaluar el tamaño del grano, la continuidad del flujo de grano, el grado de recristalización, la morfología y la distribución precipitadas, etc. .

Inspección dimensional y de calidad de la superficie:

Mediciones precisas utilizando calibradores, micrómetros, máquinas de medición de coordenadas (CMM) u instrumentos de medición óptica .

Medición de rugosidad de la superficie .

Normas y certificaciones:

Cumple con ASTM B247 (Foras de aleación de aluminio), EN 15908 (Aluminio y aleaciones de aluminio - Forestas), AMS (Especificaciones de material aeroespacial, E . G ., AMS 4117/4133/4134), y otros estándares relevantes .}}

Certificaciones del sistema de gestión de calidad: ISO 9001, AS9100 (para el sector aeroespacial) .

EN 10204 Tipo 3 . 1 Se pueden proporcionar informes de prueba de material, y la certificación independiente de terceros se puede organizar a solicitud del cliente.

Las pequeñas parlantes de aleación de aluminio se usan ampliamente en varios sectores industriales debido a su excelente relación de resistencia / peso, alta fiabilidad y eficiencia de fabricación .

Áreas de aplicación principales:

Industria automotriz: Componentes del sistema de suspensión (E . G ., brazos de control, nudillos de dirección), componentes de la rueda, montajes del motor, componentes del tren motriz, partes del freno, para la reducción de peso y la mejora del rendimiento .

Aeroespacial: Componentes estructurales de aeronaves (E . G ., soportes, conectores, accesorios de colgajo, componentes del tren de aterrizaje), componentes del motor, conectores críticos .

Bicicletas y equipos deportivos: Partes de bicicletas de alto rendimiento (E . G ., de manivela, pedales), camarones, conectores de equipos deportivos, ejes de flecha .

Ingeniería Mecánica: Cuerpos de bomba, cuerpos de válvulas, componentes hidráulicos, abrazaderas, bloques de conexión, pequeños engranajes de transmisión, carcasas de rodamientos, juntas de robot .

Electrónica y electrodomésticos: Disipadores de calor, soportes estructurales, carcasas de conector .

Equipo médico: Marcos estructurales, piezas de conexión, etc. ., que requiere una alta precisión dimensional y calidad de superficie .

Defensa y militar: Componentes estructurales críticos para varios sistemas de armas, partes del cuerpo de misiles, componentes de fusibles, soportes del sistema de puntería .

Hardware general: Manijas de herramientas, componentes de bloqueo, etc. .

Ventajas de diseño:

Alta resistencia y peso ligero: Proporciona alta fuerza al tiempo que alcanza una reducción significativa de peso, mejorando el rendimiento del producto y la eficiencia energética .

Alta fiabilidad: El proceso de forja de matriz elimina los defectos de lanza, lo que resulta en una estructura interna densa, granos refinados y líneas de flujo continuas, mejorando significativamente la vida de la fatiga y la dureza del impacto .

Conformación cercana a la red y geometrías complejas: Forging de die puede producir geometrías complejas cercanas a las dimensiones finales, reduciendo significativamente el mecanizado posterior y los desechos de materiales, reduciendo los costos de fabricación y los plazos de entrega .

Excelente resistencia a la corrosión: Dependiendo de la selección de aleación, se puede usar a largo plazo en entornos al aire libre, húmedos o corrosivos .

Buena maquinabilidad: Facilita el mecanizado posterior y el tratamiento de superficie .

Limitaciones de diseño:

Costo de matriz: Para la producción de lotes pequeños, los costos de diseño y fabricación de lotes son relativamente altos, lo que lo hace más adecuado para la producción de gran volumen o serializada .

Limitaciones de tamaño: La forja de las dimensiones está limitada por el equipo forjado; Los componentes muy grandes son difíciles de falsificar en una sola pieza .

Rendimiento de alta temperatura: Una limitación común para todas las aleaciones de aluminio; No es adecuado para entornos operativos a largo plazo por encima de 150 grados (120 grados para series 7xxx) .

Soldabilidad (para la serie 7xxx): Las aleaciones de la serie 7xxx tienen poca soldadura, lo que requiere la consideración de los métodos de conexión de soldadura de fusión .

Consideraciones económicas y de sostenibilidad:

Valor total del ciclo de vida: Si bien el costo inicial de las paradas de matriz puede ser más alto que las fundiciones, su rendimiento superior, la vida útil más larga y la reducción de los costos de procesamiento posteriores los hacen competitivos durante todo su ciclo de vida .

Eficiencia de utilización de recursos: Die Forging es un proceso eficiente de conformación cercana a la red, reduciendo los desechos de material .

Amabilidad ambiental: Las aleaciones de aluminio son altamente reciclables, alineándose con los principios de fabricación verde y economía circular .
