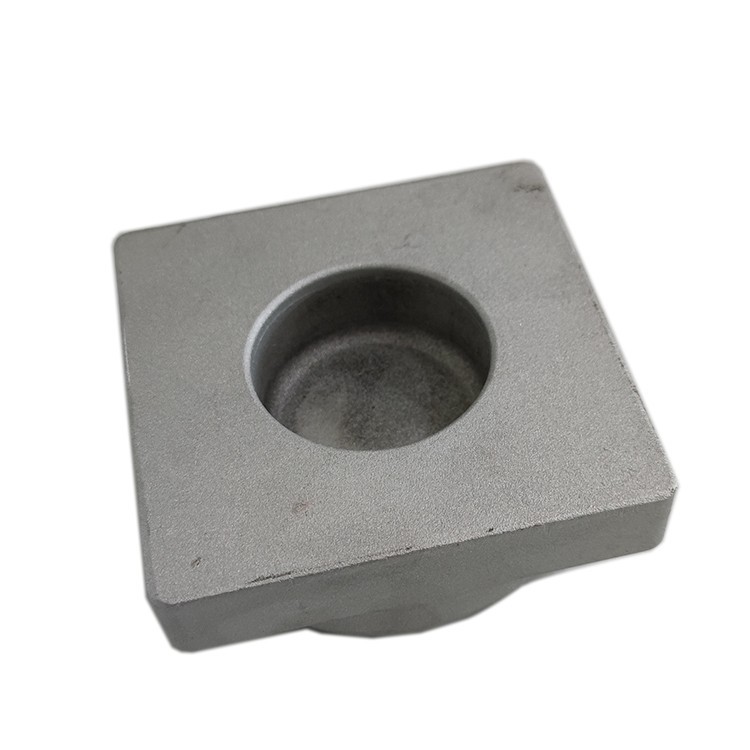

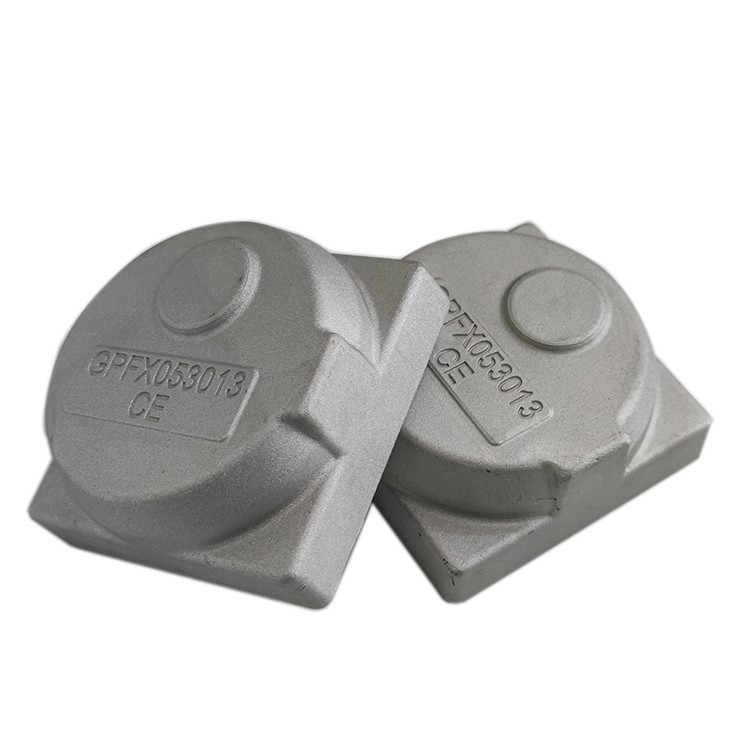

6082 Forjado de troquel de aluminio pequeño

La aleación de aluminio 6082 es una aleación de la serie AL-MG-Si de fuerza media, reconocida por su excelente resistencia, buena resistencia a la corrosión, soldadura superior y maquinabilidad . como una de las aleaciones de aluminio estructurales más comúnmente utilizados, 6082 ofrece una mayor resistencia que 6061, especialmente que exhiben mejores propiedades mecánicas en las secciones más gruesas {{.}}} Mejore efectivamente las propiedades y confiabilidad mecánicas del material, asegurando su rendimiento en aplicaciones precisas y complejas .

Elementos de aleación primarios:

Magnesio (mg): 0.6-1.2% (se fortalece con silicio)

Silicon (Si): 0.7-1.3% (se fortalece con magnesio, mejora la respuesta de endurecimiento por edad)

Manganeso (Mn): 0.4-1.0% (refina el grano, mejora la fuerza y la dureza, inhibe la recristalización)

Cobre (Cu): 0.10% máximo (presencia menor, efecto insignificante)

Cromo (CR): 0.25% máximo (inhibe la recristalización)

Material base:

Aluminio (AL): Balance

Impurezas controladas:

Hierro (Fe): 0.50% máximo

Zinc (Zn): 0.20% máximo

Titanio (TI): 0.10% máximo

Otros elementos: 0.05% máximo cada uno, 0.15% máximo

Proceso de fabricación (para pequeñas paradas de matriz): El proceso de producción para pequeñas paradas de matriz enfatiza la precisión y la eficiencia, con el objetivo de obtener componentes de forma cercana a la red con excelentes propiedades mecánicas a través de uno o más pasos de formación de troqueles .

Preparación de materia prima:

Se seleccionan lingotes de fundición de alta calidad 6082 o barras extruidas como billets . El material debe someterse a un análisis de composición química para garantizar el cumplimiento de los estándares .

Corte:

La longitud de la palanquilla se corta con precisión de acuerdo con las dimensiones y la forma de forja, asegurando que el volumen y el peso cumplan con los requisitos de forja de die .

Calefacción:

Los billets se calientan uniformemente en un horno controlado con precisión (típicamente en 450-500} grado) . para piezas pequeñas, la uniformidad de temperatura y la prevención del sobrecalentamiento son cruciales .

Formación de forjado de die:

Usando un martillo de forjado o una prensa hidráulica, el tocho calentado se coloca en un dado prediseñado y se forma una o más ataques/presiones precisos . La cavidad del troquel está intrincadamente diseñada para garantizar que las líneas de flujo de metal sigan la forma de la parte, refinando los granos y eliminando las defectos internos {}}}

Preforzamiento y terminación de forja: Para formas complejas, esto puede implicar dos pasos: preforción (preparar un blanco en blanco) y terminar de forjar (formación fina) .

Guarnición:

Después de forjar, se elimina el exceso de flash alrededor de la periferia de la falsificación .

Tratamiento térmico:

Tratamiento térmico de la solución: La falsificación se calienta a aproximadamente 530-545 y se mantiene por tiempo suficiente para permitir que los elementos de aleación se disuelvan en la solución sólida .

Temple: Enfriamiento rápido de la temperatura de solución, típicamente por enfriamiento de agua (temperatura ambiente o agua tibia), para retener la solución sólida sobresaturada .

Tratamiento de envejecimiento (temperamento T6): Tratamiento de envejecimiento artificial estándar (típicamente en 160-180 grado para 8-18 horas) . este tratamiento provoca la precipitación de fases de fortalecimiento como Mg₂si, logra la máxima resistencia y dureza .

Acabado e inspección:

Desacromunda, alisado, inspección dimensional, verificaciones de calidad de la superficie .

Finalmente, las pruebas no destructivas (E . G ., Penetrante, Corriente de Eddy) y las pruebas de propiedad mecánica se realizan para garantizar que el producto cumpla con las especificaciones .

6082 Pequeñas perdiciones de die en el temperamento T6 exhiben excelentes propiedades mecánicas, adecuadas para aplicaciones que requieren cargas moderadas a altas .

Uniformidad de propiedad y anisotropía:

Debido al proceso de forjado de matriz, que alinea el flujo de grano a lo largo del contorno de la pieza, 6082 Die Forgings exhiben excelentes propiedades en las direcciones de carga principales .

En comparación con las placas o extrusiones, las parlotes generalmente tienen mejores propiedades transversales (perpendiculares a la dirección de deformación principal), con menos anisotropía .}

La microestructura de 6082 Pequeñas parladas es la base de su alta fuerza y confiabilidad .

Características microestructurales clave:

Estructura de grano refinada y densa:

El proceso de forjado descompone completamente los granos urbanizados y los granos de flujo de flujo metálico fino, uniforme y denso y el tamaño de grano promedio de 50-150}, dependiendo de los micrómetros 50-150}, dependiendo de la relación de falsificación específica {}}}}}}}}}}}}}}}

El manganeso (MN) forma dispersoides basados en Al-MN, fijando efectivamente los límites de los granos e inhibiendo el crecimiento y la recristalización excesiva de grano .

Flujo de grano optimizado y continuo:

El metal fluye dentro de la cavidad del troquel, formando líneas de flujo de grano continuo que se ajustan estrechamente a la geometría de la parte . Esto permite que la forja transfiera efectivamente el estrés cuando se cargue, mejorando la vida de la fatiga y la dureza de la fractura, especialmente en formas o áreas complejas con concentraciones de estrés .

Distribución uniforme de las fases de fortalecimiento (precipitados):

El tratamiento con envejecimiento T6 promueve la precipitación uniforme de las fases mg₂si en formas finas y dispersas, que son el mecanismo de fortalecimiento primario .

La distribución uniforme de los precipitados dentro de los granos y en los límites del grano evita la precipitación del límite del grano continuo nocivo, asegurando así una buena resistencia a la corrosión intergranular .

Alta limpieza metalúrgica:

Las parlotes son densas internamente, libres de defectos de lanzamiento (como contracción, porosidad, inclusiones gruesas) .

El control estricto del contenido de hierro (Fe) reduce la formación de fases dañinas al-Fe-Si, mejorando aún más la dureza del material .

6082 Las pequeñas dañeras pueden lograr una alta precisión y formas complejas durante la producción .

Capacidad de personalización:

Se puede diseñar y producir en base a modelos CAD de clientes detallados y dibujos de ingeniería .

Se pueden proporcionar servicios como preformar, terminar, recortar, tratamiento térmico y mecanizado en bruto/acabado .

6082 La aleación logra principalmente sus propiedades deseadas a través del tratamiento térmico, siendo el temperamento T6 el más utilizado .

Guía de selección de temperatura:

T6 temperamento: Para las paradas de matriz que requieren alta resistencia, buena resistencia a la corrosión y maquinabilidad, T6 es la opción más económica y de alto rendimiento .

Temperadores T651/T652: Para piezas con requisitos de precisión de dimensiones extremadamente altas y un mecanizado posterior extenso, se recomiendan los temperatura T651 o T652 para controlar efectivamente la distorsión de mecanizado .

6082 Pequeñas parlotes poseen una excelente maquinabilidad y soldabilidad .

Guía de fabricación:

Maquinabilidad: 6082 en T6 Temper tiene una buena maquinabilidad, lo que permite piezas con alta calidad de superficie y precisión dimensional .

Soldadura: 6082 es una aleación de aluminio soldable, compatible con métodos comunes de soldadura por fusión como MIG o TIG . La resistencia en la zona afectada por el calor (HAZ) disminuirá después de la soldadura, lo que puede mejorarse seleccionando cables de relleno de alta resistencia o realizando una edad local post-loda {}}}

Formabilidad fría: Exhibe buena formabilidad fría en los temperatura O o T4; La ductilidad disminuye en el temperamento T6, y no se recomienda la deformación en frío a gran escala .

6082 La aleación cuenta con una excelente resistencia a la corrosión, particularmente contra la corrosión atmosférica y de agua salada .

Estrategias de protección contra la corrosión:

Selección de aleación y temperamento: 6082- T6 Temper en sí mismo proporciona una excelente resistencia a la corrosión, con alta resistencia a la corrosión SCC y exfoliación .

Tratamiento superficial:

Anodizante: El método de protección más común y efectivo, que proporciona una capa adicional resistente al desgaste y resistente a la corrosión, y se puede colorear .

Revestimientos de conversión química: Servir como buenos imprimadores para pinturas o adhesivos .

Sistemas de recubrimiento de alto rendimiento: Se pueden aplicar en entornos especiales o extremos, como recubrimientos de fluorocarbono, recubrimientos epoxi, etc. .

Gestión de corrosión galvánica: Cuando se encuentran en contacto con metales incompatibles, las medidas de aislamiento (E . g ., juntas, recubrimientos aislantes) deben tomarse para evitar la corrosión galvánica .

Consideraciones de diseño:

Relación de fuerza-peso: 6082 ofrece mayor resistencia que 6061 mientras mantiene ventajas livianas .

Versatilidad: Las propiedades equilibradas lo hacen adecuado para varias aplicaciones industriales, reduciendo la complejidad de la selección de material .

Facilidad de fabricación y ensamblaje: Excelente maquinabilidad y soldabilidad ayudan a acortar los ciclos de producción y reducir los costos .

Tolerancia al daño: En partes pequeñas, la densa microestructura y el flujo de grano continuo formado por falsificación contribuyen a mejorar la vida de la fatiga y la dureza de la fractura .

El control de calidad para 6082 Pequeños parletes de aluminio es un aspecto crucial que garantiza su rendimiento y confiabilidad .

Procedimientos de prueba estándar:

Certificación de materia prima:

Análisis de composición química (espectrómetro de emisión óptica) para garantizar el cumplimiento de ASTM, EN, etc. .

Inspección de defectos de la superficie de billet .

Monitoreo del proceso de forjado:

Monitoreo en tiempo real de la temperatura, presión y condición de die .

Inspección aleatoria en proceso de forma de forja y dimensiones .

Monitoreo del proceso de tratamiento térmico:

Uniformidad de temperatura del horno (según AMS 2750E Clase 2) y control de tiempo .

Apagado de la temperatura del medio y el control de intensidad de agitación .

Análisis de composición química:

Reverificación de la composición química por lotes de las dotas finales .

Prueba de propiedad mecánica:

Prueba de tracción: Muestras tomadas de ubicaciones y orientaciones representativas (longitudinal, transversal) para probar UTS, YS, El .

Prueba de dureza: Mediciones de múltiples puntos para evaluar la uniformidad general .

Prueba de impacto: Charpy V-Notch Prueba de impacto si es necesario .

Pruebas no destructivas (NDT):

Prueba de penetración (PT): 100% de inspección de superficie para detectar defectos de la superficie .

Pruebas de corriente de Eddy (ET): Detecta defectos superficiales y cercanos a la superficie, como micro-cracks y dureza no uniformidad .

Prueba ultrasónica (UT): Para piezas críticas o de gran tamaño, inspección de defectos internos para garantizar por poros, inclusiones u otros defectos internos .

Análisis microestructural:

Examen metalográfico para evaluar el tamaño del grano, la continuidad del flujo de grano, el grado de recristalización, la morfología y la distribución precipitadas, etc. .

Inspección dimensional y de calidad de la superficie:

Mediciones precisas utilizando calibradores, micrómetros, máquinas de medición de coordenadas (CMM) u instrumentos de medición óptica .

Medición de rugosidad de la superficie .

Normas y certificaciones:

Cumple con ASTM B247 (Foras de aleación de aluminio), EN 15908 (aleaciones de aluminio y aluminio - Forestas), EN 755 (varilla/barra extruida, como referencia de tocho), AMS (especificaciones de material aeroespacial, si es necesario) .

Certificación del sistema de gestión de calidad: ISO 9001.

EN 10204 Tipo 3 . 1 Se pueden proporcionar informes de prueba de material, y la certificación independiente de terceros se puede organizar a solicitud del cliente.

6082 Los pequeños parlantes de aluminio se usan ampliamente en varios sectores industriales debido a su excelente resistencia, resistencia a la corrosión y eficiencia de fabricación .

Áreas de aplicación principales:

Industria automotriz: Componentes de suspensión (E . G ., brazos de control, nudillos de dirección), componentes de la rueda, montajes del motor, componentes del tren motriz, piezas de estructura del cuerpo .

Bicicletas y equipos deportivos: Partes de bicicletas de alto rendimiento (E . G ., de manivela, pedales), camarones, conectores de equipos deportivos .

Ingeniería Mecánica: Cuerpos de bomba, cuerpos de válvulas, componentes hidráulicos, abrazaderas, bloques de conexión, pequeños engranajes de transmisión, carcasas de rodamientos .

Electrónica y electrodomésticos: Disipadores de calor, soportes estructurales, carcasas del conector .

Transporte: Componentes, conectores y soportes estructurales no críticos en vehículos ferroviarios, barcos y aviones .

Equipo médico: Marcos estructurales, piezas de conexión, etc. .

Hardware general: Manijas de herramientas, componentes de bloqueo, etc. .

Ventajas de diseño:

Alta resistencia y peso ligero: Proporciona una buena fuerza al tiempo que alcanza una reducción significativa de peso, mejorando el rendimiento del producto y la eficiencia energética .

Alta fiabilidad: Die Forging elimina los defectos de lanza, lo que resulta en una estructura interna densa y granos refinados, mejorando significativamente la vida de la fatiga y la dureza del impacto .

Realización de forma compleja: La fugación de die puede producir geometrías complejas de forma cercana a la red, reducir el mecanizado posterior y reducir los costos .

Excelente resistencia a la corrosión: Adecuado para uso a largo plazo en entornos corrosivos al aire libre, húmedo o ciertos .

Buena maquinabilidad y soldabilidad: Facilita el mecanizado posterior, el tratamiento de superficie y el ensamblaje .

Rentabilidad: 6082 ofrece una mejor relación precio-rendimiento en comparación con las aleaciones especializadas de alto rendimiento .

Limitaciones de diseño:

Límites de fuerza: Aunque más fuerte que 6061, aún no puede satisfacer las demandas de estructuras críticas de carga de carga que requieren una resistencia extremadamente alta, como los componentes estructurales aeroespaciales primarios .

Limitaciones de tamaño: Las dimensiones de fugación de die están limitadas por troqueles y equipos, lo que lo hace inadecuado para la forja integral de componentes muy grandes .

Rendimiento de alta temperatura: Similar a todas las aleaciones de aluminio, no es adecuado para entornos operativos a largo plazo por encima de 150 grados .

Consideraciones económicas y de sostenibilidad:

Valor total del ciclo de vida: Si bien el costo inicial de las paradas de matriz puede ser más alto que las fundiciones, su rendimiento superior y su reducción de los costos de procesamiento posteriores los hacen competitivos durante todo su ciclo de vida .

Eficiencia de utilización de recursos: Die Forging es un proceso eficiente de forma cercana a la red, reduciendo los desechos de material .

Amabilidad ambiental: Las aleaciones de aluminio son altamente reciclables, alineándose con los principios de fabricación verde y economía circular .

Etiqueta: 6082 Forjado de troquel de aluminio pequeño, China 6082 Fabricantes de troquel de aluminio pequeño, proveedores, fábrica, ventaja de forja de aluminio, Forjeo de aluminio en el punto de equilibrio, recubrimiento de forjado de aluminio, Costo de forjado de aluminio, innovación de forja de aluminio, Piezas de forja Aluminio 7075
